En el Hobby de la Radioafición, es posible experimentar con altas potencias en RF y eso es poco complicado y no se necesita ser experto para ello, pero sí, deben tomarse ciertas precauciones de seguridad al trabajar con la manipulación en altas tensiones.

Ya hablamos anteriormente en otro capítulo, de la experimentación práctica y sencilla del Hobby de la Radioafición, de cómo instalar y hacer funcionar un Amplificador. Pues bien ahora, de la misma manera voy a compartir uno de mis nuevos proyectos actuales en amplificador de potencia y que comencé a fabricarlo poco después de mi reactivación a la Radioafición después del terremoto del 27-F.

Como en todas las áreas en donde me ha tocado experimentar la Radioafición, dada la simplicidad de la técnica de este Hpbby, en este caso tampoco nos vamos a complicar la existencia con tantos sistemas metodológicos de la teoría, por lo tanto dejamos ello para que cada uno indague o investigue en lo que le agrade en esta materia y así, no causamos tanto miedo para experimentar.

Sin antes, es preciso tomar en consideración, que cuando hablamos de Amplificador de potencia RF en RadioAfición, como el principio elemental es el mismo, lo usual de la expresión, generalmente es atribuirlo a un “amplificador lineal” y que está referido al sentido de lograr una linealidad con respecto a la señal inyectada al amplificador, que en este caso es un radiotransmisor o transceptor. Lo que significa  que el objetivo de un amplificador es lograr amplificar la señal original cuantas veces sea posible, y que el resultado final sea lo más óptimo posible en operación, fidelidad de transmisión y auditiva en el receptor de cada corresponsal.

Como no existe un amplificador de RF o de audio que no tenga en su respuesta final un porcentaje de distorsión, tomaremos en cuenta únicamente el margen de linealidad existente en el margen del resultado en todo su espectro y en ese sentido, no nos vamos quedar de brazos cruzados sin actuar en la práctica al quedarnos con tanta teoría, cálculos y fórmulas esperando llegar a lograr la perfección con % de distorsión, cosa imposible de lograr en la experimentación de este Hobby de la Radioafición.

Entonces vamos al grano y detallaremos paso a paso la fabricación de este amplificador, en el cual ya voy en la primera etapa y de hace unos 3 meses que lo estoy usando transmitiendo y probando con cuatro tubos pentodos 813 y con una tensión de placa muy baja por el momento y con un resultado de unos 600 vatios en el instrumento vatímetro, en la banda de 40 metros en HF. Potencia que duplicaría una vez terminado.

XQ4TMU Jorge

Comunicarse con xq4tmu

Continúa... Ampliación de información y con los resultados probados al 18 de Marzo de 2012:


SEGUNDA ETAPA CONSTRUIDA, LAS 4 VÁLVULAS 813 CON 1500 VATIOS MODULADOS



Aquí está el diagrama o diseño del esquema eléctrico electrónico:



circuito-esquematico-de-amplificador-lineal-de-radioaficionados-por-xq4tmu

Amplificador RF de potencia para Radioafición, diagrama esquemático, XQ4TMU

Diagrama esquemático del amplificador actualizado en últimas modificaciones

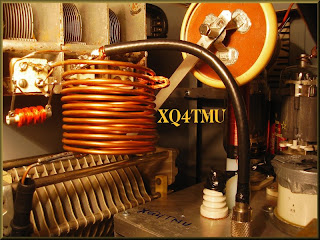

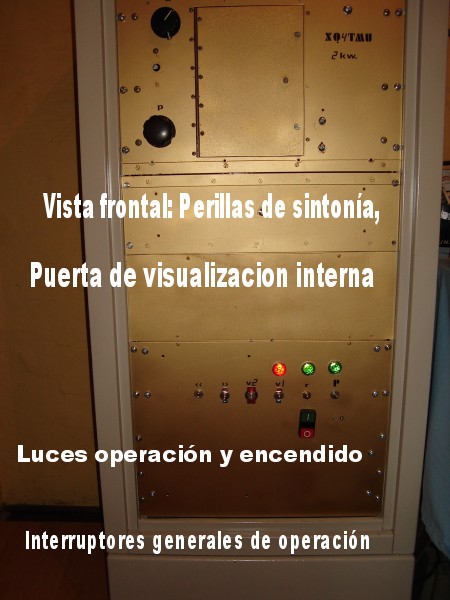

FOTOGRAFÍAS Y ELEMENTOS DE CONSTRUCCIÓN DEL AMPLIFICADOR

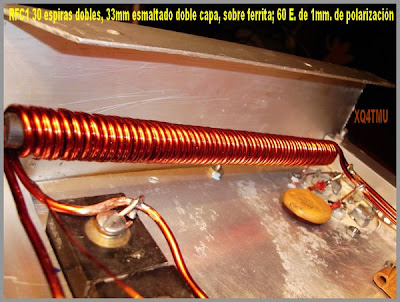

Choque de filamentos para las 4 válvulas 813

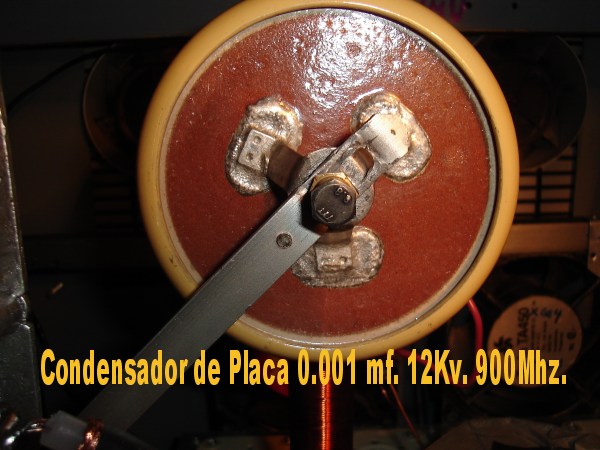

Condensador de choque de alta tensión del amplificador


Regalona que acompaña mientras se experimenta en Radioafición


Esta Gata percibe Sismos

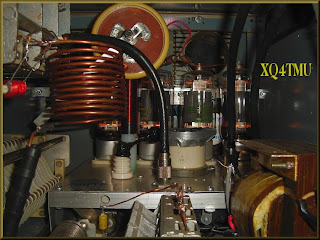

4 Bases para los tubos 813 del amplificador RF


Fuente de poder de 2.850 voltios, rectificación onda completa, RF amplifier HF


La experimentación no tiene limitaciones


Sintonizador de entrada y de salida del amplificador de potencia xq4tmu
Debes pinchar en las imágenes para ver su tamaño mayor.

Continuaré experimentando el amplificador de potencia el cual ya hace más de un año que estoy probando sus resultados. No dejes de ver los enlaces de aquí abajo, que son parte importante de toda esta experiemntación de la construcción y operación del Amplificador de Potencia con 4 tubos 813:
